Электромобили (EV) предъявляют новые требования к автомобильным резиновым компонентам. Аккумуляторные системы, высоковольтная проводка, зарядные интерфейсы, электроприводы и современные системы терморегулирования — все они опираются на резиновые детали для обеспечения уплотнения, поддержки изоляции, контроля вибрации и защиты от воздействия окружающей среды.
Хотя многие резиновые компоненты, используемые в электромобилях, похожи на те, что применяются в обычных автомобилях, условия их эксплуатации могут отличаться. Более высокое напряжение электрических систем, частые циклы зарядки, колебания температуры аккумулятора и воздействие охлаждающей жидкости или других автомобильных технологических жидкостей — все это влияет на выбор материала и конструкцию компонентов.
Для производителей оригинального оборудования (OEM) и покупателей автомобильных компонентов ключевой вопрос заключается не просто в том, какой резиновый материал работает лучше всего. Вопрос в том, какая комбинация эластомера, геометрии компонента, производственного процесса и контроля качества отвечает реальным требованиям конкретного применения.
Краткий ответ: EPDM часто подходит для погодостойких уплотнений и защиты проводки, силиконовая резина рассматривается для областей применения, требующих широкого диапазона рабочих температур, а NBR или FKM могут подойти в случаях, когда критично воздействие масел, топлива или конкретных химикатов. Для резиновых деталей электромобилей выбор материала должен основываться на рабочей среде компонента, требованиях электробезопасности и подтвержденных эксплуатационных характеристиках.
Электромобили изменили компоновку и условия работы нескольких автомобильных систем. Аккумуляторные батареи, высоковольтные кабели, зарядные порты, силовая электроника и электродвигатели определяют специфические конструктивные требования к окружающим их резиновым компонентам.
Эти изменения не означают, что для каждой резиновой детали электромобиля требуется абсолютно новый материал. Во многих случаях проверенные автомобильные эластомеры остаются подходящими. Разница заключается в том, насколько тщательно материал и компонент должны быть подобраны под предполагаемое применение.
Электрическая изоляция и защита: Резиновые компоненты вокруг высоковольтных кабелей и электрических разъемов должны поддерживать спроектированную систему изоляции, защищать кабели от истирания и помогать предотвращать попадание воды или пыли в чувствительные зоны. Полная электрическая схема, а не только резиновый материал, определяет, соответствует ли система требованиям безопасности.
Температурные колебания: Работа батареи, зарядка, сивая электроника и терморегулирование могут подвергать близлежащие компоненты температурным колебаниям. Резиновая деталь должна сохранять необходимую гибкость, усилие уплотнения и механическую целостность в течение всего указанного срока службы.
Герметизация от воздействия окружающей среды: Зарядные порты, корпуса аккумуляторов и электрические соединения могут подвергаться воздействию дождя, дорожной брызги, пыли, чистящих средств и повторяющихся циклов подключения. Уплотнения должны быть разработаны с учетом реальной геометрии корпуса и требуемого уровня защиты.
Вибрация и движение: Электродвигатели, дорожные условия и движение кабелей создают механические напряжения. Проходные втулки, сильфоны и защитные чехлы должны компенсировать перемещения без разрывов, ослабления или чрезмерного истирания.
Для производителей, разрабатывающих резиновые детали для автомобильных электрических систем, эти требования делают раннее сотрудничество между инженерами-конструкторами, специалистами по материалам и поставщиками резиновых компонентов особенно ценным.
Резиновые компоненты присутствуют во всем электромобиле — от зарядного интерфейса до системы проводки и жидкостных контуров. Их функции различаются в зависимости от расположения, поэтому производители оборудования должны оценивать каждую деталь в соответствии с ее конкретными механическими и экологическими требованиями.

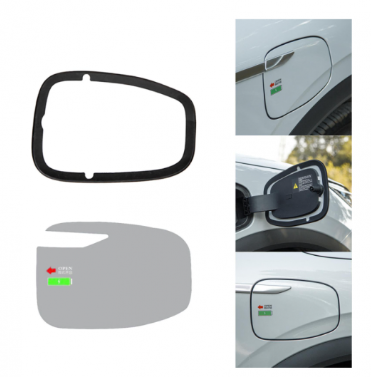

Уплотнения зарядного порта помогают ограничить проникновение воды, пыли и других загрязнений вокруг зарядного интерфейса. Они должны поддерживать подходящее контактное давление, учитывая при этом геометрию зарядного разъема и многократное использование зарядного коннектора.
Выбор материала зависит от требуемого диапазона температур, воздействия погоды и чистящих средств, остаточной деформации при сжатии и совместимости с соседними материалами. В зависимости от конструкции могут рассматриваться силикон, EPDM или другие сертифицированные компаунды.
Уплотнение зарядного порта не должно выбираться только по названию материала. Его геометрия поперечного сечения, допуски на размеры, поведение при сжатии и требования к защите всей зарядной сборки имеют одинаково важное значение.

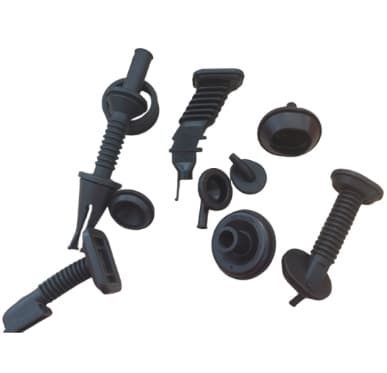

Втулки жгутов проводов защищают кабели в местах их прохождения через панели кузова, корпуса и другие конструкционные отверстия. Без надлежащей защиты острые края и повторяющиеся движения могут со временем повредить изоляцию кабелей.
В электромобилях прокладка и защита высоковольтных кабелей требуют особого внимания к системам изоляции, разделению кабелей, стойкости к истиранию и требованиям электробезопасности всей сборки. Резиновая втулка обеспечивает механическую защиту и, если это предусмотрено конструкцией, защиту от окружающей среды. Ее нельзя автоматически рассматривать как замену сертифицированной электрической изоляции или другим специализированным барьерам безопасности.
Внутренний диаметр втулки, толщина панели, геометрия паза, твердость и гибкость — все это влияет на установку и фиксацию. Индивидуальные размеры могут потребоваться, когда деталь должна подходить к конкретному пучку кабелей или конструкции кузова автомобиля.
Компания Fuste Rubber предлагает автомобильные втулки жгутов проводов для защиты проводки, включая нестандартные конфигурации компонентов. Эти детали актуальны для автопроизводителей, оценивающих защиту кабельных трасс для электромобилей и традиционных транспортных средств.
Резиновые сильфоны и гибкие чехлы защищают подвижные соединения от воды, пыли, грязи и истирания. Их гибкая конструкция позволяет осуществлять движение, сохраняя при этом защитный барьер вокруг соединения.
В электромобилях аналогичные компоненты могут использоваться вокруг проводки дверей, кабельных каналов и других подвижных или открытых узлов. Геометрия сильфона должна обеспечивать достаточный ход на растяжение и сжатие без чрезмерного напряжения на складках или крепежных кромках.
Конструктивные соображения включают толщину стенки, геометрию складок, твердость резины, усталостную прочность, надежность крепления и устойчивость к окружающей среде. Лучшая конструкция сбалансирует гибкость с механической прочностью, необходимой в течение предполагаемого срока службы.
Для проектов, требующих нестандартной формы, автомобильные втулки жгутов проводов и гибкие резиновые компоненты компании Fuste Rubber служат отличным ориентиром для обсуждения специфических размеров и вариантов материалов.
Корпуса аккумуляторов и электрические корпуса требуют решений по герметизации, разработанных с учетом структуры корпуса, метода соединения, воздействия окружающей среды и условий эксплуатации. Резиновые прокладки могут помочь предотвратить проникновение воды и пыли, учитывая при этом допуски при сборке и тепловое расширение.
Для таких областей применения остаточная деформация при сжатии является важным фактором. Уплотнение, которое со временем теряет слишком большую часть восстанавливающего усилия, может больше не поддерживать необходимое контактное давление. Также следует оценить химическую стойкость, температурное старение, стабильность размеров и сжатие при сборке.
Не каждый корпус электромобиля использует одинаковый подход к герметизации. В некоторых системах используются формованные прокладки, в то время как в других применяются материалы, формующиеся по месту, или интегрированные уплотнительные конструкции. Инженеры автопроизводителей должны подтвердить указанную архитектуру уплотнения перед выбором резинового компонента.
Для подходящих применений с нестандартными уплотнениями покупатели могут ознакомиться с ассортиментом компании Fuste Rubber автомобильные резиновые уплотнители и обсудите требуемый профиль, материал и эксплуатационные характеристики с поставщиком.
Не существует единой резиновой смеси, которая соответствовала бы всем требованиям для электромобилей. Инженерам необходимо учитывать рабочую температуру, воздействие жидкостей, поведение при сжатии, атмосферные воздействия, механические нагрузки и любые применимые электрические или нормативные требования.
В следующей таблице суммированы общие соображения по материалам. Это общие рекомендации по выбору, а не универсальные спецификации для всех электромобилей.
| Резиновый материал | Основные характеристики | Потенциальные применения в электромобилях | Основные соображения |
|---|---|---|---|
| EPDM | Устойчивость к погодным условиям, озону и воде | Проходные изоляторы проводки, наружные уплотнители, защитные сильфоны | В целом не подходит для воздействия нефтяных масел; подтвердите совместимость смеси |
| Силиконовая резина | Широкий диапазон рабочих температур и гибкость | Выбранные уплотнители интерфейса зарядки, уплотнители электрических корпусов | Проверьте прочность на разрыв, остаточную деформацию при сжатии, совместимость с жидкостями и марку смеси |
| NBR | Устойчивость ко многим маслам и жидкостям на нефтяной основе | Выбранные маслоконтактные уплотнители и механические компоненты | Проверьте температурный диапазон, атмосферные воздействия и совместимость с конкретной жидкостью |
| FKM | Устойчивость ко многим маслам, топливу и сложным химическим средам | Специализированные уплотнения для жидкостей и тяжелые тепловые условия | Более высокая стоимость материала; гибкость при низких температурах и совместимость варьируются в зависимости от марки |
При выборе материала также следует учитывать конкретную охлаждающую жидкость, смазочный материал, чистящее химическое вещество или другую среду, которая может контактировать с компонентом. Совместимость с одной жидкостью не гарантирует совместимость с каждой формулой или концентрацией.
Например, EPDM может быть практичным выбором для подверженной атмосферным воздействиям втулки проводки, в то время как NBR может больше подойти для уплотнения, контактирующего с совместимым маслом на нефтяной основе. Силикон можно рассматривать там, где важна термогибкость, но конкретная смесь все же должна соответствовать механическим и экологическим требованиям.
ОЭМ, сравнивающие варианты, также могут ознакомиться со сравнением компании Fuste Rubber EPDM, NBR и силиконовой резины для автомобильного применения для получения дополнительного контекста выбора материалов.
Резиновые компоненты электромобилей должны не просто подходить к месту установки. Их характеристики зависят от взаимодействия между резиновой смесью, геометрией детали, производственным процессом и условиями эксплуатации.
Повторный нагрев и охлаждение могут изменить твердость, эластичность и поведение резины при сжатии. Материал должен быть аттестован для фактического температурного диапазона и продолжительности воздействия, включая любое локальное тепло, выделяющееся вблизи силовой электроники или электрических соединений.
Инженерам следует различать краткосрочную термостойкость и характеристики долгосрочного старения. Смесь, которая выдерживает кратковременный пик температуры, может не сохранить свои уплотняющие свойства после длительного воздействия или повторяющихся температурных циклов.
Системы терморегулирования электромобилей могут использовать специализированные охлаждающие жидкости, смазочные материалы и другие жидкости. Резиновый компонент, контактирующий с этими средами, должен противостоять набуханию, размягчению, затвердеванию, растрескиванию или недопустимым изменениям размеров.
Тестирование должно использовать фактический состав жидкости и соответствующие условия эксплуатации, когда это возможно. Общих заявлений, таких как химически стойкая резина, недостаточно для установления пригодности для конкретной батареи или системы охлаждения.
Уплотнительные компоненты обычно сжимаются во время установки. Со временем некоторые резиновые смеси теряют часть своей способности восстанавливать свою первоначальную форму после сжатия. Это поведение, известное как остаточная деформация при сжатии, может снизить усилие уплотнения и увеличить риск утечки.
Для зарядных портов и электрических корпусов целевая степень сжатия, размеры канавок, качество обработки поверхности и свойства материалов должны оцениваться в комплексе. Подходящая резиновая смесь не может компенсировать неправильно спроектированный уплотнительный интерфейс.
Резина, используемая вблизи высоковольтных систем, должна отвечать требованиям, определенным для ее роли в составе всей электрической сборки. В зависимости от области применения инженерам может потребоваться оценить диэлектрические свойства, стойкость к трекингу, воспламеняемость, старение и совместимость с соседними изоляционными материалами.
Не все резиновые смеси обладают одинаковыми электрическими свойствами, и не каждое резиновое уплотнение предназначено для использования в качестве барьера электрической изоляции. Декларации на материалы и результаты испытаний должны быть проверены на соответствие фактическим спецификациям программы автомобиля.
Даже при правильном выборе материала качество изготовления влияет на надежность готового компонента. Небольшие отклонения размеров, дефекты поверхности, неполное заполнение формы или неравномерная вулканизация могут повлиять на посадку, усилие уплотнения и эксплуатационные характеристики.
Покупатели от OEM-производителей должны оценить несколько факторов при квалификации поставщика:
Для деталей, изготавливаемых методом индивидуального формования, конструкция оснастки также влияет на линии разъема, облой, размерную стабильность и повторяемость. Подходящий процесс формования следует выбирать в зависимости от геометрии компонента, поведения материала, планируемого спроса и требуемых допусков.
Четкая техническая спецификация помогает производителю резиновых компонентов оценить технологичность и порекомендовать подходящий материал и способ производства. Она также снижает риск повторных изменений конструкции в ходе изготовления образцов и разработки оснастки.
Перед запросом коммерческого предложения покупатели от OEM-производителей должны подготовить следующую информацию:
Если материал еще не определен, сначала укажите условия эксплуатации и целевые показатели производительности. Квалифицированный поставщик сможет оценить потенциальные эластомеры и определить, какие свойства требуют проверки посредством испытаний.
Компания Fuste Rubber производит резиновые изделия на заказ для автомобильной и промышленной отраслей, включая компоненты защиты проводки, формованные резиновые детали и уплотнительные изделия. Покупатели могут обсудить чертежи, образцы, размеры, твердость и требования к материалам с компанией перед подтверждением окончательной конструкции.
Чтобы ознакомиться с соответствующими продуктами, посетите веб-сайт Fuste Rubber или свяжитесь с командой по поводу проекта нестандартного резинового компонента для электромобиля.
EPDM, силикон, NBR и FKM применяются в различных автомобильных системах. EPDM часто выбирают для атмосферостойких уплотнений, силикон — для применений, требующих широкого диапазона температур, NBR — для контактов с маслами, а FKM — для особых жестких химических или температурных сред. Правильный выбор зависит от фактических условий эксплуатации детали.
Резиновые компоненты электромобилей обеспечивают герметизацию, защиту кабелей и проводки, изоляцию вибраций, гибкое перемещение и защиту от воздействия окружающей среды. Примеры включают уплотнения зарядных портов, втулки жгутов проводов, гибкие сильфоны и прокладки батарейных отсеков.
EPDM может подойти для отдельных применений уплотнения аккумуляторных систем или защиты проводки, если его температура, химическая совместимость, поведение при сжатии и другие свойства соответствуют проектным требованиям. Он подходит далеко не для каждого интерфейса аккумулятора, особенно в условиях воздействия несовместимых масел или специализированных охлаждающих жидкостей.
Нет. Силикон обладает полезными температурными характеристиками и гибкостью, но другие материалы могут обеспечить лучшая баланс маслостойкости, износостойкости, механической прочности, стоимости или уплотнительных свойств. Выбор материала должен основываться на конкретном применении, а не на общем рейтинге эластомеров.
OEM-производители должны предоставить чертеж или образец, данные об условиях применения, рабочих температурах, воздействии жидкостей, требования к материалу и твердости, критические допуски, предполагаемые объемы производства, а также применимые стандарты испытаний или качества. Эта информация помогает поставщику оценить осуществимость, оснастку и подходящий производственный процесс.
Изучите соответствующий опыт производства продукции, возможности материалов и процессов, проведение размерного контроля, прослеживаемость, процедуры испытаний, утверждение образцов и способность соответствовать специфическим требованиям заказчика. Подтвердите наличие необходимых сертификатов качества для автомобильной промышленности непосредственно у поставщика, а также проверьте их область действия и действительность.
