Необходимо знать основные резиновые компоненты автомобиля: резиновые уплотнения, прокладки, втулки, шланги, втулки, пыльники, коврики и накладки на педали. Каждый из них играет решающую роль в обеспечении производительности, безопасности и комфорта автомобиля. Они предотвращают утечки жидкостей, изолируют вибрацию и шум, обеспечивают циркуляцию охлаждающей жидкости и топлива, защищают проводку от пыли и воды, а также повышают прочность и комфорт салона. Эти компоненты должны выдерживать экстремальные условия под капотом. Это гарантирует надежность вашего автомобиля. В этой статье рассматриваются наиболее важные компоненты, области их применения, ключевые свойства материалов, такие как термо- и маслостойкость, распространенные резиновые материалы, такие как EPDM и силикон, а также производственные процессы, используемые для их изготовления.
Резиновые компоненты автомобилей делятся на несколько категорий. Каждая категория выполняет определенную функцию в вашем автомобиле. Резиновые уплотнения и прокладки удерживают жидкости и газы на своих местах. Втулки и опоры поглощают вибрацию и шум. Шланги циркулируют по моторному отсеку, подавая охлаждающую жидкость, топливо и воздух. Эти детали работают вместе, обеспечивая производительность и безопасность автомобиля.
Резиновые уплотнения и прокладки предотвращают утечки в двигателях, трансмиссиях и тормозных системах. Они находятся в каждом соединении, где необходимо удерживать жидкости. Неисправное уплотнение приводит к утечке жидкости, перегреву или отказу тормозов. Эти автомобильные компоненты должны выдерживать воздействие тепла, масла и давления на протяжении тысяч километров.
Выбор материала здесь имеет решающее значение. Нитрил контактирует с маслом и топливом. Витон выдерживает экстремальные температуры. Силикон сохраняет гибкость при низких температурах. EPDM устойчив к воде и пару. Производители изготавливают эти уплотнения методом компрессионного формования и трансферного формования. Оба метода позволяют создавать износостойкие детали с жесткими допусками.
Резиновые втулки и опоры изолируют вибрации в подвеске и шасси. Они располагаются между металлическими деталями и поглощают удары от дороги, прежде чем они достигнут салона. Натуральный каучук обладает превосходной эластичностью для этих применений. SBR обеспечивает высокую износостойкость в зонах с высокой степенью износа.
Шланги представляют собой еще одну важную категорию автомобильных резиновых изделий. Шланги системы охлаждения, топливопроводы и тормозные шланги должны выдерживать воздействие тепла, давления и химических веществ.Резина CSM хорошо работаетДля шлангов и уплотнений клапанов используется резина, обладающая термо- и маслостойкостью. Выбор материала для этих резиновых компонентов требует тщательного подбора в зависимости от конкретного применения.
В последующих разделах будут рассмотрены уплотнительные кольца, защитные чехлы для дверей, коврики и накладки на педали. Каждый из них играет уникальную роль в защите проводки, герметизации дверей и повышении комфорта в салоне.

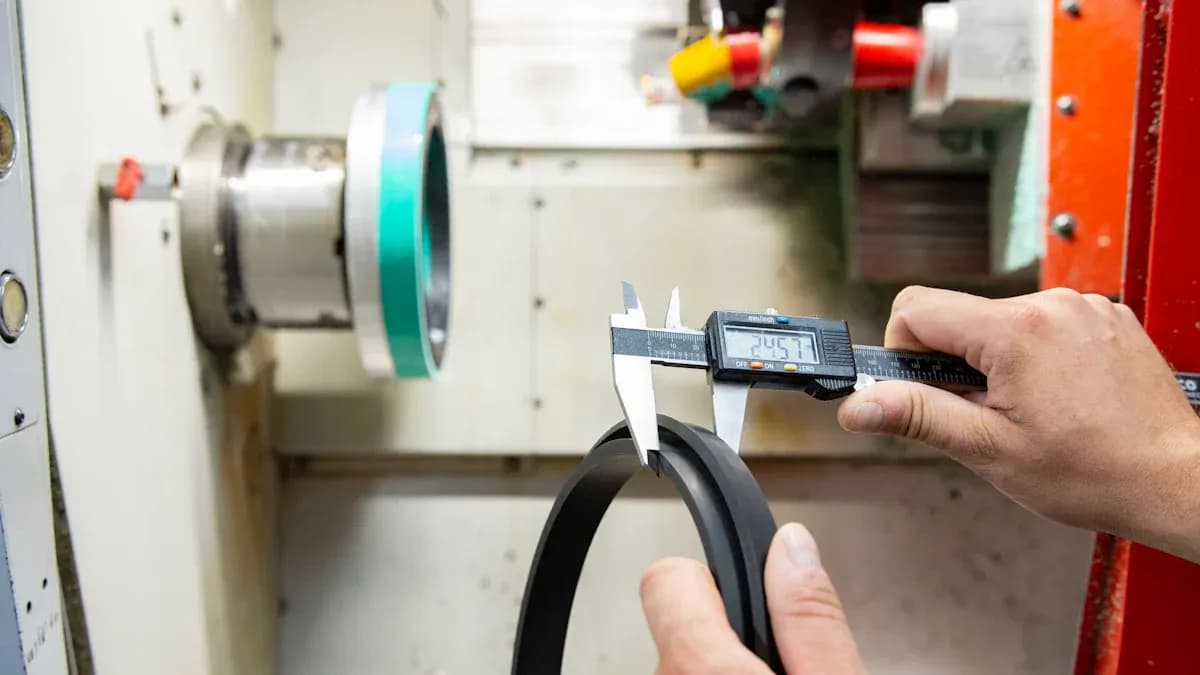

Резиновые уплотнения и резиновые газовые уплотнениякетыЭти резиновые детали служат основными барьерами против утечек жидкости в наиболее важных системах вашего автомобиля. Вы найдете их в двигателях, трансмиссиях и тормозных системах. Эти автомобильные резиновые компоненты должны сохранять герметичность при экстремальных температурах, высоком давлении и постоянном воздействии масел и химических веществ. Нарушение герметичности может привести к перегреву, потере мощности или отказу тормозов. Понимание этих резиновых компонентов поможет вам выбрать правильные детали для надежной работы.
Уплотнения двигателя удерживают смазочные материалы внутри картера. Прокладки клапанной крышки предотвращают утечку масла из верхней части двигателя. Прокладки головки блока цилиндров герметизируют камеру сгорания и разделяют охлаждающую жидкость и масло. Уплотнения трансмиссии удерживают жидкость под давлением. Уплотнения тормозной системы поддерживают гидравлическое давление для безопасного торможения. Каждое уплотнение работает в разных условиях. Уплотнения двигателя выдерживают высокие температуры. Уплотнения трансмиссии работают в условиях постоянного движения. Уплотнения тормозной системы противостоят повреждению от воздействия жидкости.
К распространённым причинам отказов относятся:
Остаточная деформация при сжатии: необратимая деформация, возникающая в результате длительного сжатия и воздействия высоких температур, снижающая эластичность.
Затвердевание и растрескивание: резина становится хрупкой под воздействием тепла, озона или химических веществ.
Экструзия и выемка: герметизирующий материал проникает в зазоры под высоким давлением, вызывая повреждение кромок.
Абразивный износ: износ поверхности вследствие относительного движения и недостаточной смазки.
Химическая деградация: набухание или эрозия под воздействием несовместимых жидкостей.
Набухание и сжатие: изменения размеров в результате поглощения или испарения жидкости.
Термическое и прессовое растрескивание: трещины, возникающие из-за колебаний температуры или резких изменений давления.
Повреждения при установке: разрывы или царапины, возникшие из-за неправильного обращения или острых краев.
Правильный выбор материала предотвращает подобные поломки.
Выбор материала напрямую влияет на характеристики уплотнения. Нитрил (NBR) обеспечивает низкую остаточную деформацию при сжатии и высокую маслостойкость. Витон (FKM) выдерживает широкий диапазон рабочих температур. Силикон (VMQ) сохраняет гибкость в холодных условиях.EPDMУстойчив к воздействию воды, пара и погодных условий.
Материал
Сопротивление остаточной деформации при сжатии
Диапазон температур
Нитрил (NBR)
Надежное сохранение геометрии уплотнения при длительном сжатии в стандартных условиях; меньшая остаточная деформация при сжатии (лучшее сохранение формы), чем у Viton.
Стандартные среды
Витон (ФКМ)
Высокая остаточная деформация при сжатии в широком диапазоне рабочих температур.
Широкий диапазон рабочих температур
Нитрил обладает превосходной остаточной деформацией при сжатии. Его можно сжать, и он все равно сохранит свою форму и герметизирующие свойства. Более низкая остаточная деформация позволяет использовать более плотное сжатие без потери герметичности. Нитрил также обладает лучшей устойчивостью к разрыву и истиранию, чем витон. Это делает NBR идеальным материалом для использования в двигателях. Витон хорошо зарекомендовал себя при высоких температурах.Применение в автомобильной промышленности. Для достижения оптимальной герметичности необходимо подобрать свойства материала в соответствии с условиями эксплуатации.
Производственный процесс также имеет значение. Методы компрессионного формования и трансферного формования позволяют создавать износостойкие уплотнительные компоненты с жесткими допусками. Эти процессы обеспечивают постоянную плотность и форму. Для нестандартных требований производители предлагают резиновые уплотнения с заданными размерами, твердостью и цветом. Такая гибкость помогает добиться надежной герметизации для конкретной системы вашего автомобиля.

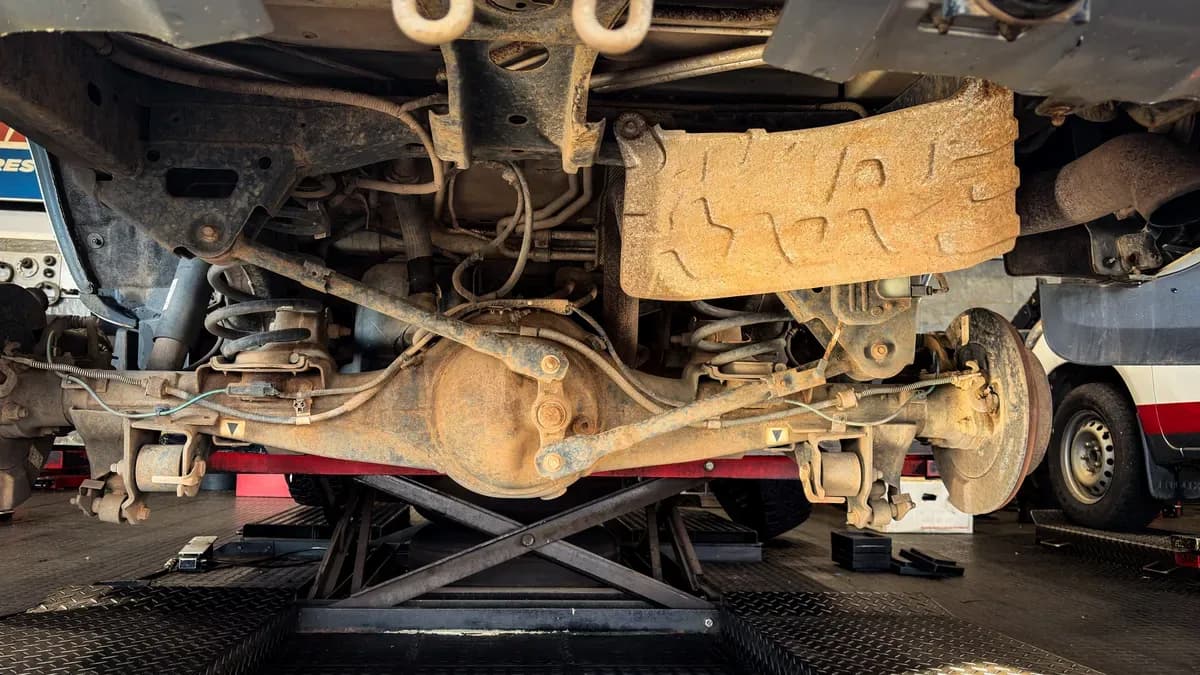

Резиновые втулки и опоры расположены в каждой точке соединения подвески вашего автомобиля с рамой. Они поглощают постоянные удары от дорожного покрытия. Без них каждая неровность передавалась бы прямо в салон. Эти резиновые компоненты выполняют одну основную функцию: изолируют вибрацию и шум, прежде чем они достигнут вас.
Рычаги подвески, стабилизаторы поперечной устойчивости, опоры стоек и подрамники — все они используют резиновые втулки. Для каждого элемента требуются разные жесткости и формы. Втулка рычага подвески должна обеспечивать ход подвески, одновременно сопротивляясь боковым нагрузкам. Втулка стабилизатора поперечной устойчивости должна свободно скручиваться под воздействием нагрузок при поворотах. Опоры двигателя и трансмиссии работают по тому же принципу. Они удерживают тяжелые металлические компоненты на месте, предотвращая передачу вибрации на шасси.
В автомобильной сфере такие детали требуют тщательной настройки. Слишком жесткая втулка передает дорожный шум. Слишком мягкая допускает чрезмерные люфты и ухудшает управляемость. Производители находят баланс между этими компромиссами, выбирая материалы и проектируя геометрию. В случае с автомобильными резиновыми деталями цель всегда одна и та же: обеспечить комфортную езду и предсказуемую управляемость.
Выбор материаловОбеспечивает высокую производительность втулок. Натуральный каучук обладает превосходной прочностью на разрыв по сравнению с SBR. Это свойство обусловлено кристаллизацией, вызванной деформацией, — естественным механизмом упрочнения. Натуральный каучук достигает своей прочности без значительного армирования.
| Свойство | Натуральный каучук (НР) | SBR |
| Предел прочности | 25–30 МПа | Немного ниже, чем NR |
| Усиление | Минимально необходимый | Требуется технический углерод. |
SBR обеспечивает высокую износостойкость в зонах с высокой степенью трения. Он используется во втулках, подверженных постоянному трению и контакту с поверхностями. Натуральный каучук превосходно подходит для применений, требующих эластичности и устойчивости к усталости. Оба материала играют важную роль в контроле вибрации. Выбор между ними зависит от конкретной нагрузки, движения и условий окружающей среды в каждой точке крепления.
Шланги и трубки транспортируют жидкости и воздух по всем основным системам автомобиля. Вы найдете их под капотом, вдоль шасси и возле колес. Каждый шланг должен перемещать нужную среду под нужным давлением, не протекая и не сжимаясь. Это делает их одной из самых нагруженных категорий автомобильных резиновых компонентов.
Шланги системы охлаждения обеспечивают подачу горячей жидкости между двигателем, радиатором и отопителем. Топливные магистрали подают бензин или дизельное топливо к форсункам под постоянным давлением. Тормозные шланги передают гидравлическое усилие от главного тормозного цилиндра к каждому колесу. Воздухозаборные каналы подают чистый, отмеренный воздух в двигатель для сгорания. В каждом конкретном случае шланг подвергается воздействию различных жидкостей, температур и нагрузок.
Под капотом температура сильно влияет на свойства слабых материалов. Шланги из термореактивной резины, к которой относится резина CSM, рассчитаны на непрерывную работу при температурах от -55°C до +175°C. Резина CSM заслужила свое место в шлангах и уплотнениях клапанов благодаря своей термостойкости и хорошей совместимости с маслами. Топливные и тормозные магистрали требуют другой прочности. Нитрил устойчив к разбуханию от топлива и масла, а EPDM выдерживает воздействие охлаждающей жидкости и пара без растрескивания. Неопрен обеспечивает устойчивость к атмосферным воздействиям для открытых магистралей, а силикон сохраняет гибкость в холодном климате.
Выбор материала также влияет на уплотнения и прокладки в каждом соединении шланга. Шланг выходит из строя в месте соединения задолго до того, как изнашивается сама трубка. Правильное сочетание резинового состава с соответствующим фитингом защищает всю конструкцию. Для шлангов нестандартных размеров, жесткости и состава следует сотрудничать с поставщиком, который понимает специфику ваших автомобильных задач.
Резиновые втулки и гофрированные пыльники защищают проводку, проходящую через двери и кузовные панели вашего автомобиля. Каждый раз, когда дверь открывается и закрывается, жгут проводов внутри изгибается и растягивается. Без надлежащей защиты это постоянное движение изнашивает изоляцию и приводит к электрическим сбоям. Эти небольшие резиновые детали решают большую проблему.
Резиновый гофрированный чехол для двери Fuste Custom Automotive из EPDM-материала демонстрирует, как это работает на практике. Гофрированная структура обеспечивает чехлу исключительную гибкость. Он изгибается и растягивается вместе с дверью, не трескаясь и не теряя формы. Встроенный овальный уплотнитель плотно прилегает к панели автомобиля. Такая плотная посадка предотвращает попадание воды, пыли, грязи и дорожного шума в дверной проем.
Резиновые втулки из EPDM имеют класс защиты IP67, что означает их водонепроницаемость и пылезащиту. Это делает их подходящими для наружного применения в автомобилях и в местах, подверженных сильной вибрации. Компания Fuste предлагает изготовление на заказ по размерам, твердости и цвету в соответствии с различными моделями автомобилей. Компания также производит формованные резиновые детали, включая втулки и воздушные шланги.
Резиновые детали в салоне повышают комфорт и долговечность. Напольные коврики задерживают грязь и влагу, прежде чем они достигнут коврового покрытия. Накладки на педали обеспечивают надежное сцепление с дорогой во влажных условиях. Уплотнители дверей, окон и багажника защищают от дождя, ветра и шума.
EPDM является стандартным материалом для уплотнителей и теплоизоляции. Он устойчив к солнечному свету, озону и перепадам температуры, не растрескиваясь. Неопрен хорошо подходит для внутренних помещений с низким уровнем дымовыделения, где важна пожарная безопасность. Оба материала обеспечивают необходимую устойчивость к атмосферным воздействиям для длительного срока службы.
Эти детали могут показаться простыми. Но их роль в герметизации, изоляции и безопасности отнюдь не проста. Правильный выбор резиновой смеси для каждой детали обеспечит тишину, сухость и надежность вашего автомобиля.
Каждый автомобильный резиновый компонент должен выдерживать суровые условия эксплуатации. Жара, масло, погодные условия и постоянное движение ежедневно испытывают эти детали на прочность. Необходимо понимать четыре ключевых эксплуатационных характеристики: термостойкость, совместимость с маслом, устойчивость к погодным условиям и гибкость. Каждая характеристика связана с конкретными материалами и конкретным положением в автомобиле.
Термостойкость определяет область применения резиновых деталей. В моторных отсеках достигаются экстремальные температуры. Силиконовые (VMQ) уплотнители выдерживают высокие температуры вблизи выпускных коллекторов и турбокомпрессоров. Нитриловые (NBR) прокладки устойчивы к воздействию масла при умеренных температурах. Компаунды HNBR предназначены для более тяжелых условий эксплуатации.
Прокладки клапанной крышки, прокладки масляного поддона, уплотнения крышки механизма газораспределения и сальники коленчатого вала, изготовленные из компаундов HNBR, выдерживают постоянное воздействие моторных масел при температуре 120-150°C и периодические скачки температуры до 180°C при работе под высокой нагрузкой.
Совместимость с маслами определяет совместимость материалов, контактирующих с топливом и смазкой. Нитрил набухает в топливе, но лучше всего проявляет себя в масле. Неопрен выдерживает воздействие масла и погодных условий. Неопрен используется в трубах гидроусилителя руля и наружных уплотнениях. Устойчивость к погодным условиям защищает наружные детали от солнечного света, озона и дождя. EPDM преобладает в качестве уплотнителей и оконных уплотнителей, поскольку он устойчив к ультрафиолетовому излучению и не растрескивается.
Гибкость обеспечивает работу резиновых компонентов на протяжении миллионов циклов. Резиновые втулки в системах подвески должны изгибаться, не разрываясь. Чехлы дверных проемов гнутся каждый раз, когда вы открываете или закрываете дверь. Относительное удлинение при разрыве измеряет эту способность к растяжению. Согласно rubberband.com, относительное удлинение при разрыве — это максимальное растяжение, которое материал может выдержать до разрыва, выраженное в процентах от его первоначального размера. Для резины EPDM типичное значение относительного удлинения при разрыве составляет 600%, что актуально для высококачественных автомобильных применений EPDM.
Долговечность напрямую связана свыбор материаловНатуральный каучук обеспечивает превосходную устойчивость к усталости для опор двигателя и втулок подвески. SBR повышает износостойкость для применений с высоким уровнем износа. Силикон сохраняет гибкость в холодном климате, где другие виды каучука затвердевают. Каждый материал предназначен для конкретных автомобильных применений. Подбор правильного состава для каждой детали продлевает срок службы и обеспечивает безопасность автомобиля.
Для выбора подходящих автомобильных резиновых компонентов необходимо понимать шесть основных семейств резины. Натуральный каучук, SBR, неопрен, нитрил, EPDM, силикон, CSM и Viton — каждое из них выполняет свою специфическую функцию. Каждый материал обеспечивает определенный баланс термостойкости, маслосовместимости и атмосферостойкости. Правильный подбор состава продлевает срок службы и предотвращает преждевременный выход из строя. Понимание этих материалов поможет вам принимать обоснованные решения о закупках для нужд вашего автомобильного производства.
Натуральный каучук обладает превосходной эластичностью и устойчивостью к усталости. Он используется в опорах двигателя и втулках подвески. Исследования подтверждают, что оптимальным диапазоном твердости по Шору А для этих резиновых компонентов является твердость от 45 до 70. Обычный образец показал твердость 58 по Шору А. Эта твердость поглощает вибрации без чрезмерного смещения. SBR (стирол-бутадиеновый каучук) повышает износостойкость в местах повышенного износа в подвеске. Оба материала являются важными резиновыми компонентами в системах шасси.
Неопрен одинаково хорошо выдерживает воздействие масла и атмосферных условий. Его используют в шлангах гидроусилителя руля. Нитрил отлично подходит для контакта с топливом и маслом. Его применяют в уплотнениях и шлангах топливной системы. Эти автомобильные компоненты постоянно подвергаются воздействию жидкостей. Производители используют нитрил для прокладок и уплотнений трансмиссии. Для этих резиновых компонентов требуется точный подбор состава.
EPDM доминирует в области наружной герметизации. Он занимает значительную долю рынка в производстве уплотнителей для окон и дверей.
За килограмм EPDM вы платите 2-4 доллара. Это делает его экономически выгодным выбором для уплотнителей окон и радиаторных шлангов. Материал устойчив к солнечному свету и озону, не растрескивается. Эти резиновые компоненты обеспечивают длительный срок службы.
Силикон выдерживает более высокие температуры до 230°C. Промышленный силикон стоит 5-15 долларов за килограмм. Силикон используется там, где термостойкость имеет первостепенное значение. Специальные компаунды, такие как CSM, применяются для уплотнений шлангов и клапанов. Витон выдерживает экстремальные условия под капотом. Каждый из этих специальных каучуков заполняет пробел, который не могут заполнить стандартные материалы. Процесс производства каждого материала влияет на конечные характеристики.
Вы выбираете резиновую смесь, а затем должны придать ей форму готовой детали. Метод изготовления определяет износостойкость, гибкость и посадку. В автомобильном производстве резины доминируют три процесса: компрессионное формование, трансферное формование и экструзия. Каждый из них подходит для различных геометрических форм деталей и объемов производства.
При компрессионном формовании незатвердевшая резина помещается непосредственно в нагретую полость пресс-формы. Пресс закрывается и создает давление. Нагрев и давление отверждают материал, придавая ему окончательную форму. Этот метод хорошо подходит для крупных деталей и малых и средних объемов производства. Трансферное формование улучшает этот метод, проталкивая резину через систему литников в полость пресс-формы. Материал поступает под давлением, что уменьшает попадание воздуха и улучшает точность размеров.
Разница во времени цикла между этими двумя процессами существенна. Формование под давлением занимает 3–8 минут за цикл. Формование методом трансферного формования занимает 1–4 минуты. Эта разница в 2–4 минуты имеет значение в больших масштабах. Более быстрые циклы снижают себестоимость единицы продукции при производстве автомобильных резиновых компонентов в больших объемах.
| Процесс | Типичное время цикла |
| Компрессионное формование | 3–8 минут |
| литье под давлением | 1–4 минуты |
Экструзия проталкивает резину через фильеру для создания непрерывных профилей. Экструзия используется для изготовления уплотнителей, шлангов и уплотнительных лент. Этот процесс обеспечивает получение поперечных сечений одинакового размера на высокой скорости. Выбор процесса напрямую влияет на износостойкость. Детали, изготовленные методом литья, имеют более жесткие допуски и лучшее качество поверхности. Детали, изготовленные методом экструзии, обладают большей длиной и гибкостью.
В процессе производства многие резиновые компоненты соединяются с металлическими вставками. Соединение резины с металлом используется для изготовления втулок, опор и виброизоляторов. Прочность соединения должна выдерживать те же циклы нагрева, воздействия масла и механических нагрузок, что и сама резина. Правильная подготовка поверхности и выбор клея определяют прочность соединения.
Компания Fuste предлагает изготовление резиновых деталей для автомобилей по индивидуальным размерам, твердости и цвету. Она производит втулки, воздушные шланги и пыльники в соответствии с требованиями конкретных моделей автомобилей. Изготовление на заказ позволяет точно определить состав, твердость и геометрию, необходимые для вашего применения. Контроль качества на каждом этапе гарантирует соответствие готового резинового компонента стандартам качества.
Теперь вы понимаете, какие резиновые компоненты являются основными в автомобильной промышленности. Уплотнения и прокладки предотвращают протечки. Втулки и опоры контролируют вибрацию. Шланги транспортируют жидкости. Втулки и пыльники защищают проводку. Каждая деталь должна обладать определенными свойствами, такими как термостойкость, маслостойкость и устойчивость к атмосферным воздействиям. Такие материалы, как EPDM, силикон и нитрил, обеспечивают эти свойства. Формование и экструзия придают им форму надежных деталей. Эти резиновые компоненты обеспечивают безопасность, эффективность и комфорт вашего автомобиля. Для изготовления автомобильных резиновых деталей на заказ...связаться с Фусте.Этот поставщик резиновых деталей для автомобилей предлагает изготовление деталей нестандартных размеров, твердости и цвета. Запросите ценовое предложение сегодня.
Силикон и витон выдерживают экстремально высокие температуры двигателя. Силикон сохраняет гибкость до 230°C. Витон устойчив к воздействию масла и топлива при высоких температурах. Оба материала играют важную роль в герметизации в зонах с высокой температурой.
Натуральный каучук обеспечивает превосходную эластичность для подавления вибраций. SBR обеспечивает лучшую износостойкость. Ваш выбор зависит от конкретных требований к нагрузке и перемещению в каждой точке крепления.
EPDM устойчив к солнечному свету, озону и перепадам температур, не растрескиваясь. Он обеспечивает длительный срок службы при более низкой стоимости. Это делает его идеальным материалом для уплотнителей окон и дверей в любом климате.
Технология литья под давлением позволяет получать уплотнения с лучшей точностью размеров. В процессе резина под давлением вдавливается в полость изделия. Это уменьшает количество воздушных пузырьков и создает износостойкие уплотнения с более жесткими допусками.
Прочное соединение предотвращает расслоение в месте контакта. Правильная подготовка поверхности и выбор клея гарантируют, что крепления выдержат воздействие тепла, масла и постоянных нагрузок. Это продлевает срок службы деталей системы виброгашения в автомобилях.
